Радіостанція давно стала одним із головних інструментів військового зв'язку.

На сучасному полі бою вона з'єднує піхотинця з командиром, екіпаж із командним пунктом, розрахунок із оператором безпілотника, а різні елементи підрозділу - між собою.

В Україні радіостанції стали настільки звичним елементом військового спорядження, що для багатьох військовослужбовців робота з ними починається ще під час навчання.

Але сама по собі сучасна радіостанція не гарантує надійного зв'язку.

Можна мати цифрову радіостанцію, ретранслятор, гарнітуру та шифрування - і все одно створювати проблеми для власної мережі, якщо говорити занадто довго, перебивати інших, плутати позивні або передавати важливу інформацію без перевірки.

Саме тому існує радіодисципліна.

Це не просто набір формальних правил. Це звичка передавати інформацію так, щоб її швидко та правильно зрозуміли свої, а противник отримав якомога менше корисної інформації.

І в умовах сучасної війни є простий принцип, який варто пам'ятати завжди:

Працюй в ефірі так, ніби його може слухати противник.

Next-generation military communications challenges - Military Embedded Systems

Що таке радіодисципліна

Радіодисципліна - це правила роботи в радіомережі, які допомагають підтримувати зв'язок зрозумілим, коротким і організованим.

Вона включає не тільки те, що говорити, а й:

  • коли виходити в ефір;

  • як починати передачу;

  • як формулювати повідомлення;

  • як передавати цифри;

  • як підтверджувати отриману інформацію;

  • коли можна перебити іншу передачу;

  • яку інформацію не можна передавати відкрито;

  • як поводитися з радіостанцією та акумуляторами;

  • як зменшувати зайві радіопередачі.

Український навчальний ресурс «Спротив» також наголошує на необхідності мінімізувати тривалість передач і уникати зайвого спілкування в ефірі. Правила безпеки при використанні радіозв'язку - Спротив

У сучасних умовах це питання вже не тільки зручності зв'язку. Радіопередача створює електромагнітний слід, який може бути використаний засобами радіоелектронної розвідки.

Перед передачею спочатку слухай

Одна з найпростіших і найважливіших звичок - не натискати тангенту одразу.

Перед передачею варто:

  • переконатися, що обрано потрібний канал;

  • послухати ефір;

  • зрозуміти, чи немає зараз важливої передачі;

  • сформулювати повідомлення;

  • тільки після цього виходити в ефір.

Якщо людина спочатку натискає кнопку, а потім починає думати, що саме сказати, вона займає канал і збільшує ймовірність помилки.

Хороший оператор спочатку формулює повідомлення в голові, а вже потім натискає тангенту.

Натиснув тангенту - коротка пауза

Поширена помилка новачків:

натиснув тангенту → одразу почав говорити.

Краще:

натиснув → коротка пауза → говориш.

Це не означає, що потрібно механічно рахувати секунди. Конкретна затримка залежить від обладнання, режиму роботи та конкретної радіомережі.

Сенс простий: передавач має встигнути перейти в режим передачі, щоб перше слово не загубилося.

Особливо це важливо на цифрових системах, через ретранслятори та в інших режимах, де передача може потребувати певного часу для встановлення каналу.

The Importance of Communications in the Military - The Samtec Blog

Не крути радіостанцію під час передачі

Під час передачі не варто без потреби:

  • крутити радіостанцію в руці;

  • різко змінювати положення антени;

  • ховати радіостанцію за тілом;

  • притискати антену до металевих предметів;

  • перекривати антену спорядженням.

Положення антени, тіла, спорядження та навколишніх перешкод може впливати на якість радіоканалу.

Тому якщо зв'язок уже встановлений, краще спокійно передати повідомлення без зайвих рухів.

Повідомлення треба сформулювати до натискання тангенти

Радіоефір - не місце для розмови.

Його завдання - передати інформацію.

Порівняймо:

«Ну коротше, ми тут зараз, наче все нормально, але там щось почалося...»

і:

«Доповідаю: ситуація змінилася. Потрібне уточнення».

Друге повідомлення коротше, але набагато корисніше.

Перед передачею варто подумати:

кому → що сталося → що потрібно → яке підтвердження необхідне.

Це займає кілька секунд, але може суттєво підвищити якість радіообміну.

«Ти вже на позиції?» - коли інтонації недостатньо

У звичайній розмові інтонація допомагає зрозуміти зміст.

Фраза:

«Ти вже на позиції?»

однозначно звучить як питання.

Але при поганому радіозв'язку, шумі або перешкодах інтонація може загубитися.

Тому повідомлення можна структурувати словами:

«Ти - вже - на - позиції - питання».

Останнє слово однозначно показує, що це запит.

Це хороший приклад загального принципу:

Не покладайся на інтонацію там, де її може не бути. Формулюй зміст словами.

«Прийом», «прийняв», «плюс-плюс» та «мінус»

У військовому радіообміні використовуються короткі стандартизовані слова.

Прийом

Означає, що передача завершена і тепер очікується відповідь.

«Доповідь закінчив. Прийом».

Прийняв

Інформацію отримано.

Плюс-плюс

Позитивне підтвердження в системі радіообміну, де таке формулювання використовується.

Мінус

Негативна відповідь або інше встановлене мережею значення.

Важливо пам'ятати: конкретні слова та їх значення можуть визначатися правилами конкретної радіомережі або підрозділу.

Тому не варто сприймати будь-який набір слів як універсальний військовий словник.

«Ефір» - коли треба терміново вклинитися

Зазвичай не варто перебивати іншу передачу.

Але бувають ситуації, коли чекати не можна.

Для цього в українській військовій практиці використовується слово «ефір» - сигнал про необхідність терміново отримати доступ до каналу.

Це принципово відрізняється від ситуації, коли людині просто хочеться щось додати.

Якщо інформація може почекати - вона чекає.

Якщо ситуація термінова - використовується встановлений порядок вклинювання в ефір.

Коли інформація важлива - спочатку «приготуйся записати»

Одна з найкорисніших звичок у роботі з радіостанцією - не починати диктувати важливу інформацію без попередження.

Особливо це стосується:

  • координат;

  • чисел;

  • часу;

  • позначень;

  • інших критичних даних.

Надійніша послідовність:

«Приготуйся записати».

Отримувач:

«Готовий».

Тільки після цього передається інформація.

Після завершення:

«Повторюю».

І дані повторюються ще раз.

За необхідності отримувач може сам повторити записане для перевірки.

Таким чином утворюється простий цикл:

передав → записав → повторив → перевірив.

Чим важливіша інформація, тим менше місця має залишатися для припущень.

Фонетичний алфавіт: як правильно передавати букви

Коли зв'язок нестабільний, назвати просто букву може бути недостатньо.

Наприклад, «Б» і «П» або «Д» і «Т» легко переплутати.

Тому існують фонетичні абетки - кожній букві відповідає слово, яке значно складніше неправильно почути.

В Україні можуть використовуватися як міжнародна фонетична абетка, так і український варіант.

Міжнародна фонетична абетка

Найвідоміший варіант - міжнародна фонетична абетка NATO:

Літера Слово
A ALFA
B BRAVO
C CHARLIE
D DELTA
E ECHO
F FOXTROT
G GOLF
H HOTEL
I INDIA
J JULIETT
K KILO
L LIMA
M MIKE
N NOVEMBER
O OSCAR
P PAPA
Q QUEBEC
R ROMEO
S SIERRA
T TANGO
U UNIFORM
V VICTOR
W WHISKEY
X X-RAY
Y YANKEE
Z ZULU

Саме цей варіант знайомий більшості людей за словами «Альфа, Браво, Чарлі, Дельта...».

Українська фонетична абетка

В українських нормативних документах також наведена окрема фонетична абетка. Її слова підібрані для однозначнішої передачі українських літер.

Літера Слово
А АНДРІЙ
Б БОГДАН
В ВАСИЛЬ
Г ГРИГОРІЙ
Ґ ГУДЗИК
Д ДМИТРО
Е ЕНЕЙ
Є ЄВГЕН
Ж ЖУК
З ЗЕНОВІЙ
И ІГРЕК
І ІВАН
Ї ЇЖАК
Й ЙОСИП
К КІЛОВАТ
Л ЛЕВКО
М МАРІЯ
Н НАТАЛКА
О ОЛЬГА
П ПАВЛО, ПЕТРО
Р РОМАН
С СТЕПАН
Т ТАРАС
У УКРАЇНА
Ф ФЕДІР
Х ХРИСТИНА
Ц ЦЕНТР
Ч ЧОЛОВІК
Ш ШУРА
Щ ЩУКА
Ю ЮРІЙ
Я ЯКІВ
Ь ЗНАК (ІКС)

Повну українську та міжнародну фонетичні абетки можна знайти в Додатку 27 до Регламенту аматорського радіозв'язку України. НКЕК - Додаток 27 «Фонетична абетка»

Де це може бути корисно

Фонетичний алфавіт потрібен не тільки для позивних.

Він допомагає передавати:

  • буквені позначення;

  • назви;

  • коди;

  • буквено-цифрові комбінації;

  • інші дані, де помилка в одній літері може змінити зміст.

Це особливо актуально для систем, де використовуються кодовані координати та інші цифрові позначення, зокрема для роботи з тактичними системами на кшталт «Кропиви».

Головне завдання тут не «зашифрувати» букву, а передати її так, щоб отримувач почув саме ту букву, яку мав на увазі передавач.

Omnispace and Vulcan Wireless Demonstrate Portable Military Radio Communications via Satellite

Як правильно кодувати цифри

Цифри в радіоефірі - окрема проблема.

Наприклад, 15, 50, 17 або 70 при поганому зв'язку можуть бути почуті неправильно.

Один із принципів, який може використовуватися в узгоджених системах кодування, - замінювати цифри не самими цифрами, а словами.

Наприклад, умовно:

  • одна цифра - певне ім'я;

  • інший варіант, цифра - певне місто;

  • або кожна цифра - певний колір.

Тобто замість прямої передачі числа оператор використовує слово, значення якого заздалегідь відоме учасникам мережі.

Наприклад, умовні системи можуть передбачати:

«Марія» = 4
«Львів» = 7
«зелений» = 2

Це лише приклад принципу, а не реальна таблиця.

Перевага такого підходу полягає в тому, що слова часто краще розрізняються в шумному ефірі, ніж короткі схожі за звучанням цифри.

Але є принципово важливий момент:

Кодове слово працює тільки доти, доки його значення не стало відомим стороннім.

Тому діючі таблиці кодування повинні формуватися, контролюватися та періодично оновлюватися відповідно до процедур конкретного підрозділу.

Надлишковість: коли два елементи кращі за один

Хороша система кодування може спеціально створювати надлишковість.

Наприклад, умовно:

«Львів 83» = початок руху.

Тут команда складається з двох незалежних елементів.

Якщо через поганий зв'язок пройшло тільки слово «Львів» або тільки «83», отримувач, який знає систему, все одно може зрозуміти, що повідомлення стосується початку руху. При гарному зв'язку - їх можна чередувати окремо, що ускладнить дешифровку для супротивника.

Це корисний принцип для радіообміну:

Критична інформація має бути побудована так, щоб часткова втрата повідомлення не обов'язково знищувала його зміст.

Звичайно, конкретні способи кодування та значення команд не повинні бути універсальними або публічними.

Відомі умовні позначення - це вже не надійне кодування

У військовому середовищі давно існують слова та позначення, які використовуються для скорочення повідомлень.

Серед відомих прикладів можна зустріти:

  • 4-5-0;

  • «маленькі» - хвилини;

  • «великі» - години;

  • «коробочка» - транспорт, машина або броня;

  • «карандаші» та інші поширені умовні назви.

Вони можуть бути зручними у повсякденному радіообміні.

Але є принципова різниця між умовним позначенням і справжнім кодуванням.

Якщо значення слова вже давно відоме, воно не приховує інформацію від того, хто слухає ефір.

Особливо це стосується слів і позначень, які багато років повторюються у відкритих джерелах, соціальних мережах та військовій тематиці.

Тому не варто думати:

«Ми сказали не "броня", а "коробочка", отже противник не зрозуміє».

Якщо значення давно відоме - це вже не захист інформації.

Координати не варто передавати відкритим текстом

Координати - один із найчутливіших типів інформації, який може передаватися через радіомережу.

Тому їх не варто просто читати в ефірі звичайним набором цифр.

Для цього використовуються встановлені в підрозділі способи кодування та передачі.

Це можуть бути:

  • кодовані слова;

  • цифрові коди;

  • спеціальний порядок передачі;

  • фонетичний алфавіт;

  • повторення для перевірки;

  • інші процедури конкретної мережі.

Іноді дані можуть передаватися у визначеному зворотному порядку для додаткової перевірки або ускладнення швидкого розпізнавання.

Але принцип залишається незмінним:

Не імпровізуй спосіб передачі критичних даних. Використовуй актуальну процедуру своєї мережі.

Battlefield Connectivity: Harnessing Advanced Comm Tech for Military Superiority

Радіогра: коли противник слухає, але чує не те

Є ще один цікавий елемент роботи з радіоефіром - радіогра.

Це ситуація, коли відомо або передбачається, що противник слухає ефір, і йому навмисно створюють неправдиву картину подій.

Умовний приклад:

Воїн передає:

«Висуваюсь на точку А».

А насправді він уже перебуває на точці Б.

Для противника ця передача створює певну картину.

Але командир і учасники радіогри заздалегідь знають справжнє значення повідомлень.

Тобто для стороннього слухача це звичайний робочий радіообмін, а для своїх - частина заздалегідь підготовленого сценарію.

Важливо розуміти, що радіогра - це не просто випадкова дезінформація.

Вона потребує:

  • чіткого задуму;

  • узгоджених ролей;

  • розуміння справжнього та демонстраційного змісту;

  • дисципліни всіх учасників.

Якщо хтось починає імпровізувати, він може заплутати вже не противника, а власних.

Радіогоризонт: іноді проблема не в потужності рації

Якість радіозв'язку залежить не тільки від самої радіостанції.

Для багатьох VHF/UHF-систем велике значення мають:

  • висота антени;

  • рельєф;

  • будівлі;

  • дерева;

  • складки місцевості;

  • інші перешкоди.

Саме тому радіостанція може добре працювати на відкритій місцевості й значно гірше - за пагорбом або в іншій складці рельєфу.

Це пов'язано з радіогоризонтом та умовами прямої радіовидимості.

Чим вище розташована антена, тим далі може простягатися зона прямого радіозв'язку.

Саме тому ретранслятори часто використовують для розширення зони покриття.

Це також пояснює просте правило:

Якщо рація погано працює, проблема не завжди в її потужності. Іноді проблема в тому, де знаходиться антена.

Антена має не менше значення, ніж радіостанція

Навіть хороша радіостанція залежить від правильної антени.

Варто:

  • використовувати антену, яка відповідає радіостанції та діапазону;

  • стежити за її станом;

  • не використовувати пошкоджену антену;

  • не перегинати її без необхідності;

  • не притискати її до металевих предметів;

  • дотримуватися рекомендацій виробника.

І важливий момент:

Довша антена не автоматично означає кращий зв'язок.

Важливі її характеристики, відповідність діапазону, конструкція та умови роботи.

Акумулятор - найпростіше слабке місце

Є речі набагато простіші за РЕР, шифрування та радіогоризонт.

Наприклад, акумулятор.

Радіостанція без живлення не допоможе взагалі.

Перед виходом варто перевірити:

  • основний акумулятор;

  • запасний акумулятор;

  • стан контактів;

  • зарядний пристрій;

  • гарнітуру;

  • тангенту;

  • антену.

Особливо це важливо взимку, коли низькі температури можуть негативно впливати на роботу акумуляторів.

Запасна батарея - це не зайва вага, а резерв зв'язку.

Не кожне повідомлення потрібно передавати в ефір

Перед натисканням тангенти корисно поставити собі просте питання:

Це справді потрібно передавати по радіо?

Якщо інформацію можна передати іншим, безпечнішим каналом - не варто автоматично використовувати радіоефір.

Особливо це стосується інформації, яка:

  • не потребує негайної передачі;

  • містить зайві подробиці;

  • може бути передана іншим способом;

  • не потрібна всім учасникам мережі.

Радіоефір - спільний ресурс.

Кожна зайва передача займає канал і створює додатковий електромагнітний слід.

Сучасне поле бою: РЕР змінює правила

Сьогодні противник може працювати не тільки зі змістом радіоповідомлення.

Він може цікавитися самим радіоефіром.

Радіоелектронна розвідка дозволяє виявляти та аналізувати електромагнітні випромінювання, а радіообладнання може стати одним із джерел інформації про активність підрозділу.

Сучасні військові публікації прямо наголошують на тому, що електромагнітний слід підрозділу може стати фактором його вразливості, а скорочення тривалості та кількості передач є частиною управління цим слідом. U.S. Army - Tactical Communication Survivability in the Hyper-Lethal Battlespace

Тому старий принцип:

«Менше говориш - довше проживеш»

сьогодні набуває ще одного значення.

Менше непотрібних передач - менше зайвого електромагнітного сліду.

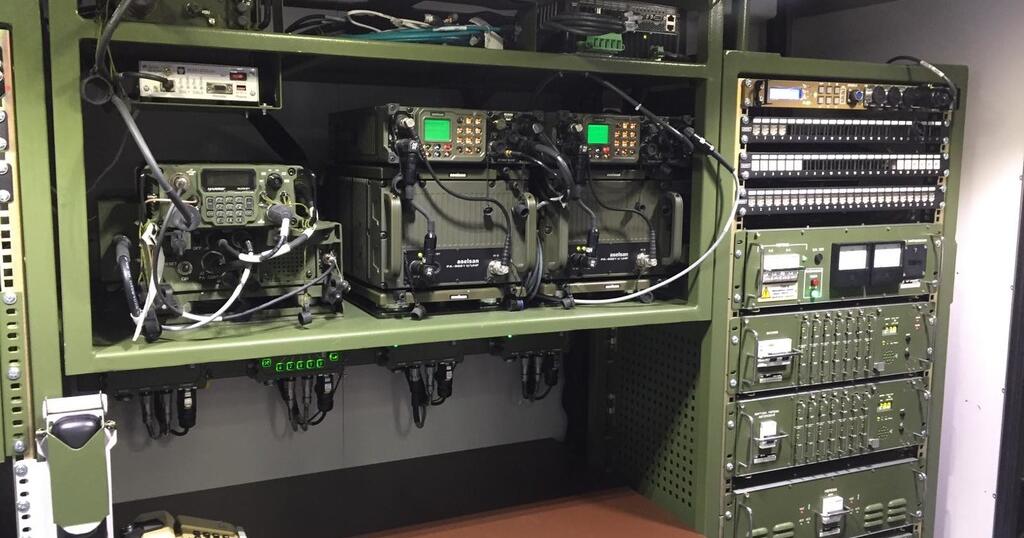

Радіозвʼязок на полі бою | Презентація. Захист України

Шифрування допомагає, але не робить ефір невидимим

Сучасні цифрові радіостанції можуть використовувати сильні криптографічні засоби.

Наприклад, Motorola Solutions для радіостанцій MOTOTRBO DP4800/DP4801 заявляє три рівні захисту, включно з 256-бітним AES-256 шифруванням. Motorola Solutions - MOTOTRBO DP4800 / DP4801

Це серйозний рівень захисту змісту передачі.

Але тут важливо розділяти дві речі.

Шифрування захищає зміст.

Воно не робить сам факт роботи передавача невидимим.

Сильне шифрування значно ускладнює перехоплення змісту передачі, але не робить сам радіоефір магічно невидимим для противника.

Це одна з найважливіших речей, яку потрібно зрозуміти оператору.

Навіть якщо противник не може просто прослухати зміст зашифрованої передачі, сам факт роботи радіостанції може залишатися частиною електромагнітної картини.

Саме тому сучасні військові доктрини приділяють велику увагу управлінню електромагнітним слідом, а не тільки шифруванню. U.S. Army - Cold War Era TTPs for Reducing EM Signature

Радіостанцію потрібно не тільки налаштувати, а й захищати

Радіостанція - це не просто шматок електроніки.

У сучасних цифрових системах у ній можуть зберігатися налаштування мережі, параметри доступу та криптографічні ключі.

Тому втрата або захоплення радіостанції може створювати проблему, яка виходить далеко за межі втрати самого пристрою.

Якщо є підозра на компрометацію обладнання, потрібно діяти за встановленою процедурою підрозділу.

Це може передбачати оновлення конфігурації, заміну відповідних ключів або інші заходи для всієї мережі.

Тому регулярне оновлення конфігурації та ключів - це частина радіобезпеки, а не зайва формальність.

Конкретна періодичність та порядок таких дій мають визначатися встановленими процедурами, а не універсальним правилом з інтернету.

Хороша доповідь - коротка та структурована

Конкретний порядок повідомлень визначається SOP конкретного підрозділу.

Але загальний принцип простий:

кому → хто → що повідомляє → що потрібно → підтвердження.

Не потрібно намагатися розповісти всю історію події одним повідомленням.

Краще розділити інформацію на короткі, зрозумілі передачі.

Це:

  • зменшує навантаження на канал;

  • полегшує сприйняття;

  • зменшує кількість помилок;

  • скорочує час передачі.

Слова, які краще не додавати без потреби

В ефірі часто з'являються слова, які не додають жодної інформації:

  • «тут»;

  • «пішов»;

  • «полетів»;

  • «зараз»;

  • «ну»;

  • «коротше»;

  • «ти зрозумів»;

  • «дивись».

Самі по собі вони не завжди є проблемою.

Проблема починається тоді, коли такі слова замінюють конкретне повідомлення.

Наприклад, замість:

«Я тут, пішов».

краще передати конкретну інформацію відповідно до встановленого формату доповіді.

Радіоефір не повинен відтворювати звичайну розмову.

Типові помилки новачків

Починають говорити одразу після натискання тангенти

Перше слово може загубитися.

Не слухають ефір

Через це перебивають іншу передачу.

Говорять занадто швидко

Особливо під час стресу.

Говорять занадто довго

Займають канал інформацією, яка не потрібна всім.

Передають важливі цифри без перевірки

Одна помилка може повністю змінити зміст.

Використовують відомі слова як «секретне кодування»

Якщо значення відоме широкому колу людей, воно вже не є надійним способом приховування інформації.

Думають, що шифрування вирішує все

Не вирішує.

Шифрування захищає зміст, але не скасовує необхідність радіодисципліни.

Забувають про резервне живлення

Розряджена радіостанція перетворює будь-які технології на непотрібний вантаж.

Практичний чекліст перед роботою

Перед виходом на завдання варто перевірити:

  • радіостанція справна;

  • основний акумулятор заряджений;

  • запасний акумулятор є;

  • антена справна;

  • гарнітура та тангента працюють;

  • потрібні канали відомі;

  • позивні відомі;

  • правила конкретної радіомережі зрозумілі;

  • актуальні процедури кодування відомі;

  • актуальні налаштування та ключі використовуються відповідно до встановленої процедури;

  • оператор знає, яку інформацію не можна передавати відкрито.

А перед кожною важливою передачею корисно зробити коротку паузу і подумати:

Що я хочу сказати?

Кому я це кажу?

Чи потрібно це взагалі говорити в ефірі?

Чи зрозуміють мене з першого разу?

Чи потрібно отримати підтвердження?

Після цього:

слухай → сформулюй → натисни → коротка пауза → передай → отримай підтвердження.

Головне правило радіодисципліни

Хороший оператор - це не той, хто говорить багато.

І навіть не той, хто знає напам'ять усі можливості своєї радіостанції.

Хороший оператор - це той, хто вміє передати потрібну інформацію коротко, чітко, однозначно та вчасно.

У сучасній війні до цього додається ще одна важлива навичка - розуміти, що кожна передача створює електромагнітний слід.

Тому найкращий підхід простий:

Говори коротко. Говори чітко. Не передавай зайвого. Перевіряй важливе. Використовуй актуальне кодування. І завжди пам'ятай, що ефір може слухати противник.

Радіостанція - це лише інструмент.

Її справжня ефективність залежить від того, наскільки добре людина вміє цим інструментом користуватися.



Історія військового радіозв'язку: від польового телефону до сучасних радіостанцій

Прилад нічного бачення: історія, еволюція та технології нічного бачення

Еволюція FPV на фронті: від цивільного хобі до технологічної революції

Що подарувати командиру або офіцеру - ідеї подарунків для військового

Що подарувати військовому: 15 ідей подарунків, які справді оцінять
